鍋爐受壓元件焊接接頭常溫、高溫試驗(yàn)方法

文章出處：責(zé)任編輯：紫外老化箱廠家發(fā)表時(shí)間：2015-03-24

4 常溫拉伸試驗(yàn)

4.1試樣尺寸

4.1.1 在制備板狀試件的常溫拉伸試樣時(shí)，如果試件厚皮不大于30mm ，宜采用全厚度試樣，如果厚

度為30mm 及以上，可采用金犀度試樣或分割后的多個(gè)試樣。

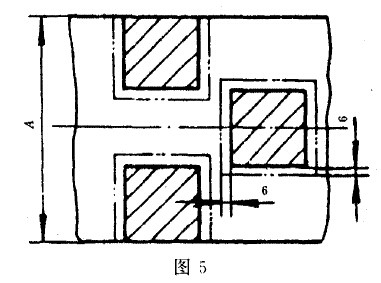

4.1.2 板狀試件的常溫拉伸試樣如果需要分割，應(yīng)使分割后的試樣穰蓋試件的事度(見圖5) 。在分割盾的試樣上作出標(biāo)志以表明各試樣在試件厚度上的位置。應(yīng)將分割目的多個(gè)試樣編為一組視為一個(gè)單個(gè)試樣。

5、高溫掛伸試驗(yàn)

5.1 試樣尺寸

5.1.1板狀試件高溫拉伸試驗(yàn)的試捍尺寸按，試掉頭部一般采用螺紋連接。

5.2 試驗(yàn)方法

5.2.1高溫拉伸試驗(yàn)的試整方法按GB4338 ，試驗(yàn)溫度按嬉件的設(shè)計(jì)要求。

5.3合格標(biāo)準(zhǔn)

5.3.1 高溫拉伸試驗(yàn)的合搖標(biāo)準(zhǔn)為;焊接接頭的抗拉強(qiáng)度和屈鼓點(diǎn)不懾于試驗(yàn)溫度下母材規(guī)定量的下限

8.常溫沖擊試驗(yàn)

8.1試樣尺寸

8.1.1常溫沖擊試驗(yàn)采用GB2650中的V型缺口試樣。試樣缺口按試驗(yàn)要求可分別開在焊縫金屬、熔合線或熱影響區(qū)。

8.1.2 焊縫金屬試樣應(yīng)從含最后焊層的焊縫中切取，試樣的上表面離母材1-2rn ，缺口軸線應(yīng)垂直于母材表面并處于焊罐斷麗的中心。影響服試樣缺口軸線應(yīng)垂直于焊縫軸線，缺口袖線烹熔合錨的距離按焊接該試件時(shí)所用焊接工藝的評(píng)定報(bào)告。

8.2 試驗(yàn)方法

8.2.1常溫沖擊試膛的試驗(yàn)方法按GB2650 ，試驗(yàn)溫度按母材材料技術(shù)條件中對(duì)母材沖擊試驗(yàn)所規(guī)定的試驗(yàn)溫度。

8.3 合格標(biāo)準(zhǔn)

8.3.1 常溫沖擊試驗(yàn)的合格棟準(zhǔn)為:每一部位3 個(gè)試樣沖擊功的算術(shù)平均值不低于母材沖擊功規(guī)定值的下限，并且低于規(guī)定值下限但不低于下限70% 的試樣數(shù)量不多于1 個(gè)。

上一篇: 暫無

精選文章
