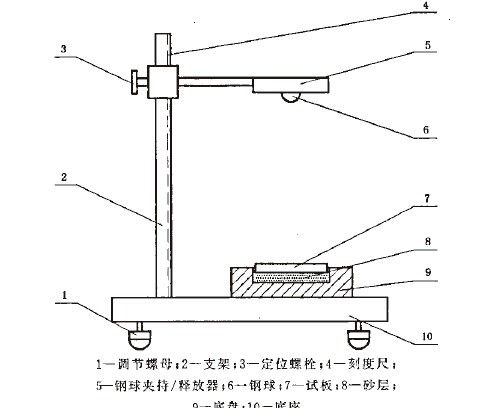

【試驗步驟】
1、將試樣水平置于底盤內孔砂層上。
注：試件在內孔砂層上放置不平，將導致沖擊角度變化，影響試驗數據的準確.
2、將鋼球夾持/釋放器調節至一定高度。
3、鋼球放在夾持/釋放器中.
4、移動底盤，選擇沖擊點的位置。
5、釋放鋼球使其自由下落沖擊搪玻璃。
6、用紅鉛筆在沖擊點的周圍劃一個圈作為標記。
7、從內孔中取出試樣，用干凈的藥棉擦榨沖擊點處的沖擊痕跡。
8、用60W燈光照射，從各個不同角度觀察，如未發現裂紋、粉化、剝落、碎裂和用10kV直流電火花檢驗元導電現象，即為通過(對于在弱腐蝕性介質下使用的搪玻璃設備則不做10kV直流電火花檢驗)。
9、如經判定通過，則將沖擊高度升高10mm，否則，將沖擊高度降低10mm。
10、移動底盤，選擇下一個沖擊點的位置。每個沖擊點之間及其距試樣邊緣的距離應不小于10 mm.直到試樣上出現兩個沖擊破壞點，它們各自的前一個沖擊點高度但即為掠破硝層能承受的段高沖擊高度。以其平均值作為該試樣的耐沖擊高度值，其相對誤差不應超過平均值的10% ，否則應增加測試點數直至相對誤差符合要求。
11、取三塊試樣沖擊高度值的平均值來計算沖擊功。
12、如果三塊試樣中任意一塊的沖擊商度值與平均值的相對誤差超過10% ，則在同一批試樣中另取一塊試樣重新進行試驗，結果合并處理。
【試驗報告】
試驗報告應包括以下內容:
a.送樣單位;
b.取樣方式;
c.試驗單位;
d.試驗日期;
e.試樣名稱及編號.
f.層厚度;
g.試驗依據的標準代號.
h.試驗結果;
i.試驗人
j.審核人
